PHE – Impulse

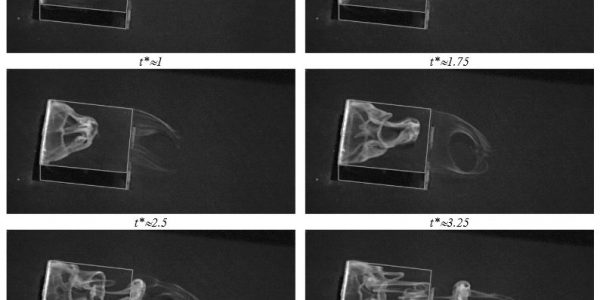

Le  montage  expérimental  utilisé  pour étudier la naissance d’écoulement.  Ce dispositif expérimental est composé d’une cuve  octogonale,  verticale,  de  section  utile  100  cm  x  100  cm  environ  et  de  hauteur 150 cm composée en panneaux d’altuglass d’épaisseur 3 cm. , d’un chariot  mobile  sur  lequel  sont  fixés  le  système  d’éclairage,  le(s)  système(s)  de  prise de vues et la potence servant de support de fixation de maquette, d’un système  mécanique  fixe  composé  de  deux  rails  verticaux  rectifiés  permettant  la  translation  de  la  partie  mobile  du  montage  et  d’un  électro-aimant  permettant  de  solidariser (et désolidariser) les parties fixe et mobile du montage. La vitesse de descente du chariot mobile est régulée par une circulation d’huile en circuit fermé au sein d’un vérin amortisseur pour une gamme de 2 à 20 cm/s. Cette vitesse peut être ajustée au moyen de la viscosité de l’huile contenue dans le vérin, du débit de fuite réglé grâce à une série d’ajutages et d’un jeu de contrepoids.
